RESTORED CARLSON WALL HEATEAR of '63 BAMBI
●着火の具合を確かめるため、一度外して確認してみました。

1.ガスの元栓が締まっていることを確認してください。

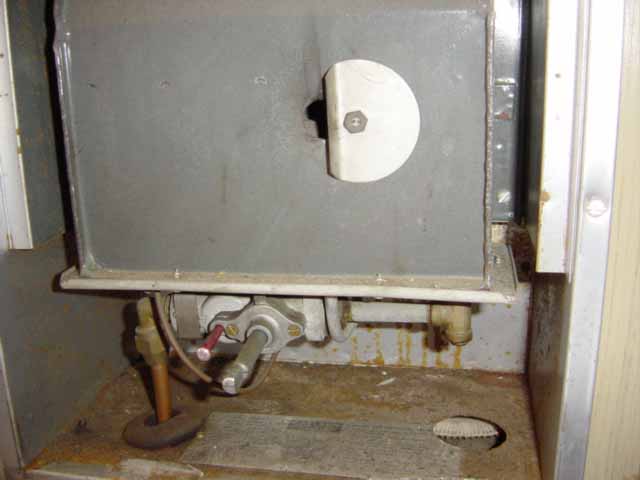

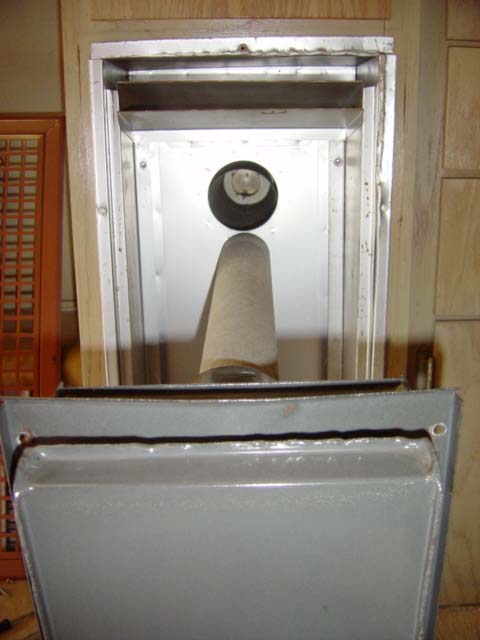

フロントパネルを外します。
  外す際は、ダイヤルは抜きます。
(画面→先に普段はダイヤルが着いています)

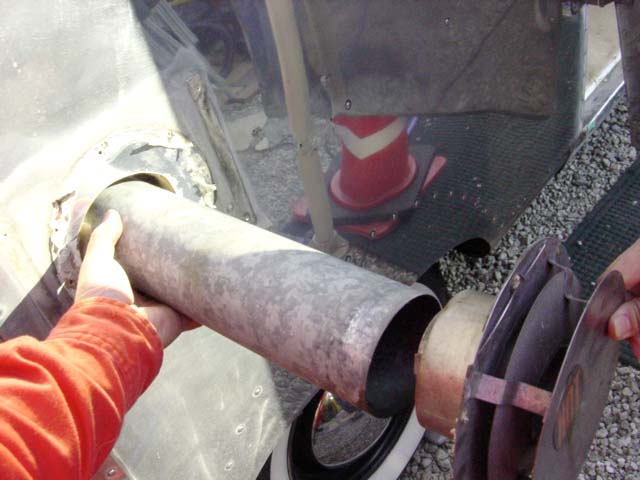

エクステリア部分の煙突部分は外しておきます。

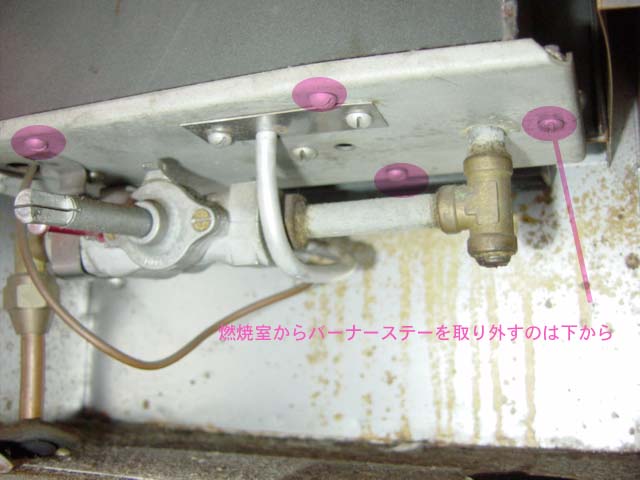

2.ネジを外してバーナー部分を取り外します。

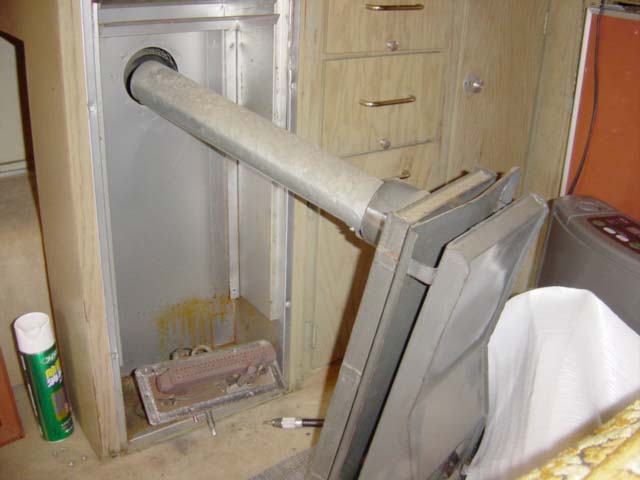

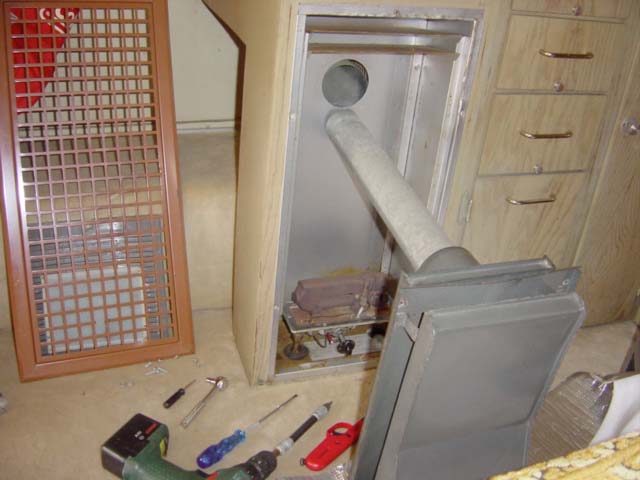

3.バーナー部分を外すと、全体のパネルが抜けます。

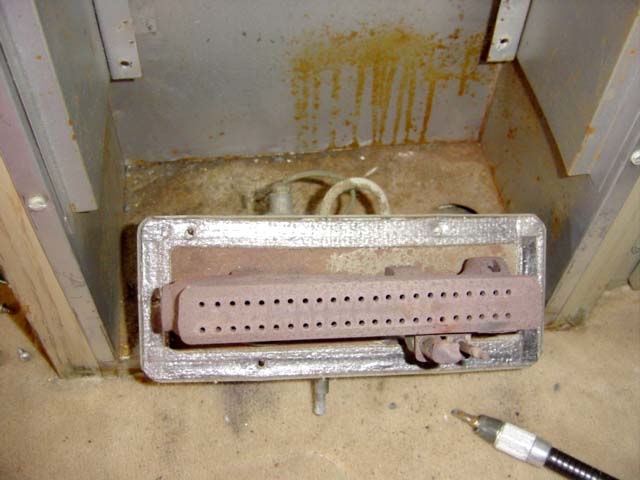

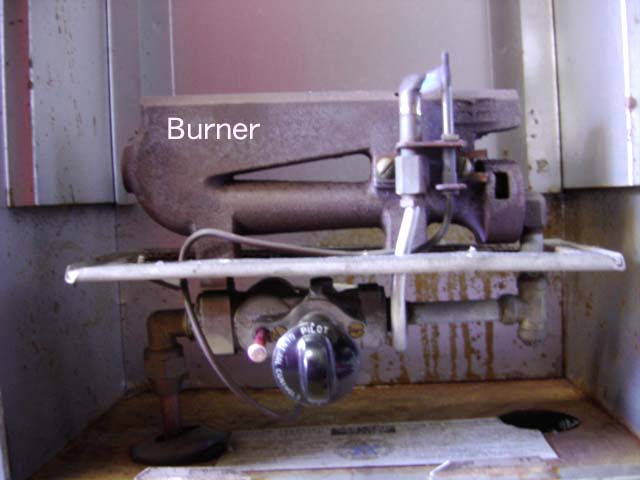

4.外したバーナー燃焼部

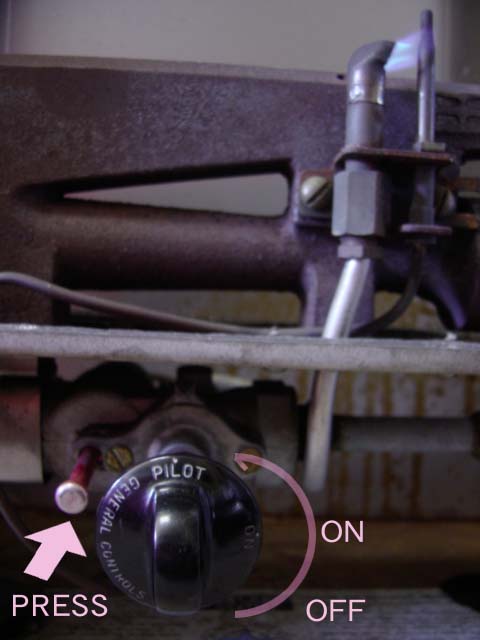

5.ダイヤルを戻してパイロットがちゃんと作動しているか、確認します。

ガスの元栓を開きます。

ダイヤルをパイロットの位置に回し、ガスが出ていることを確認し着火します。
安定した炎がつき続ければ正常です。

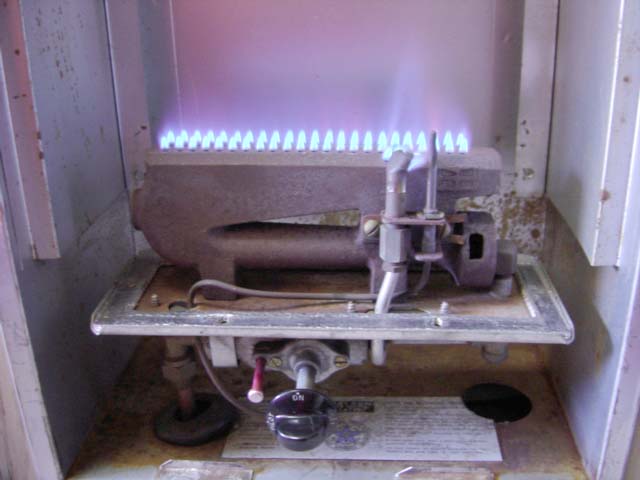

6.パイロットの正常を確認した後、ダイヤルを回して燃焼がバーナー部全部に行き渡るか確認します。

この際、詰りがあるところを発見します。

今回は全ての穴から正常にガスが出て着火していました。

詰まりは、金ブラシ当でサビを落とすと、復帰する確立が高いです。

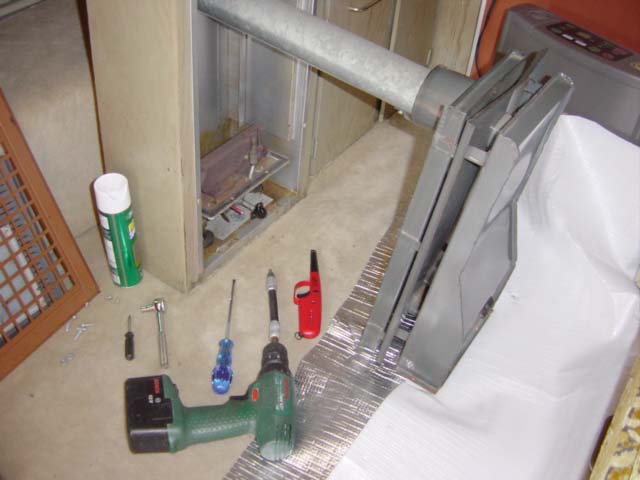

作業全体像
年代によって多少仕様は違っていますが、基本構造は一緒です。
当時のカタログ
